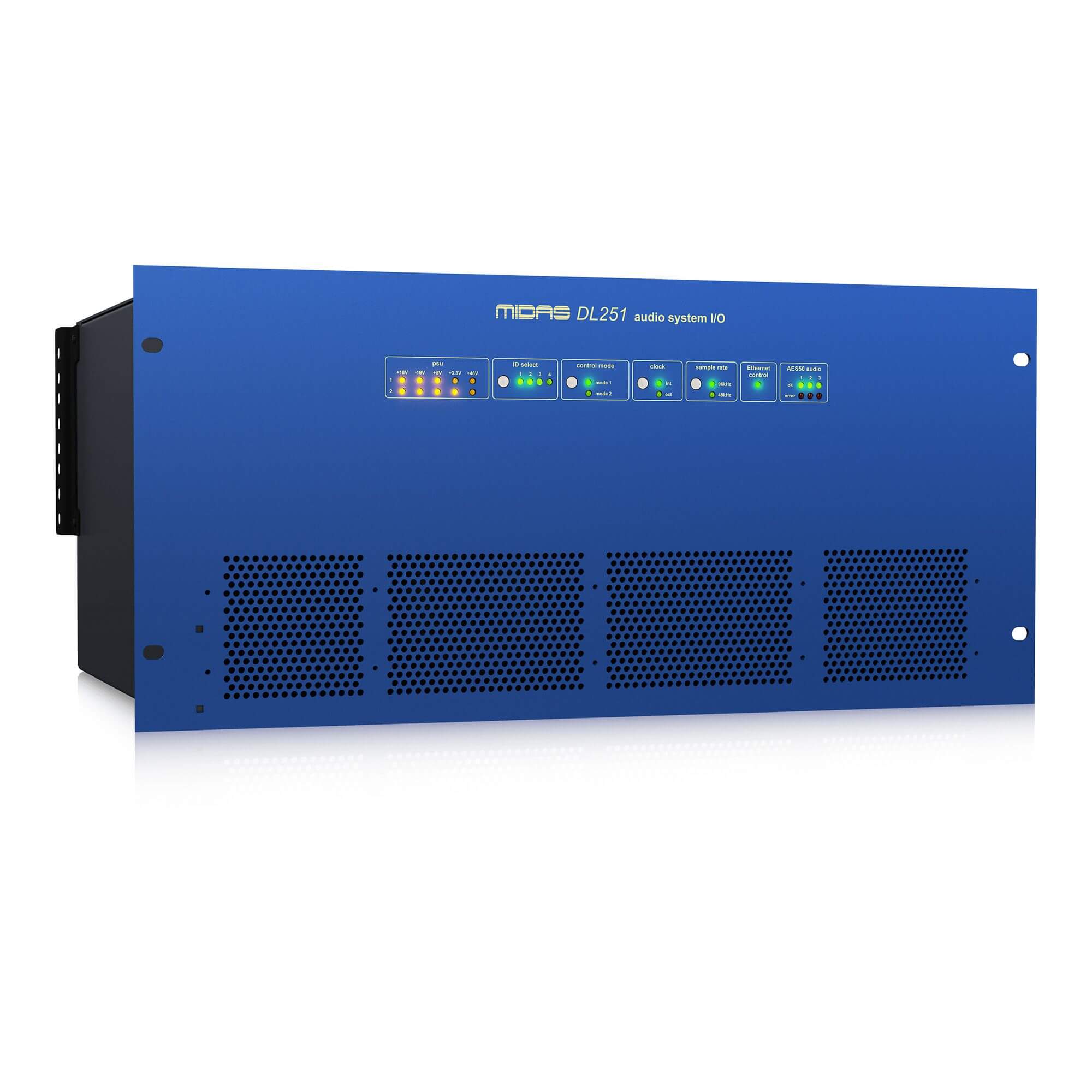

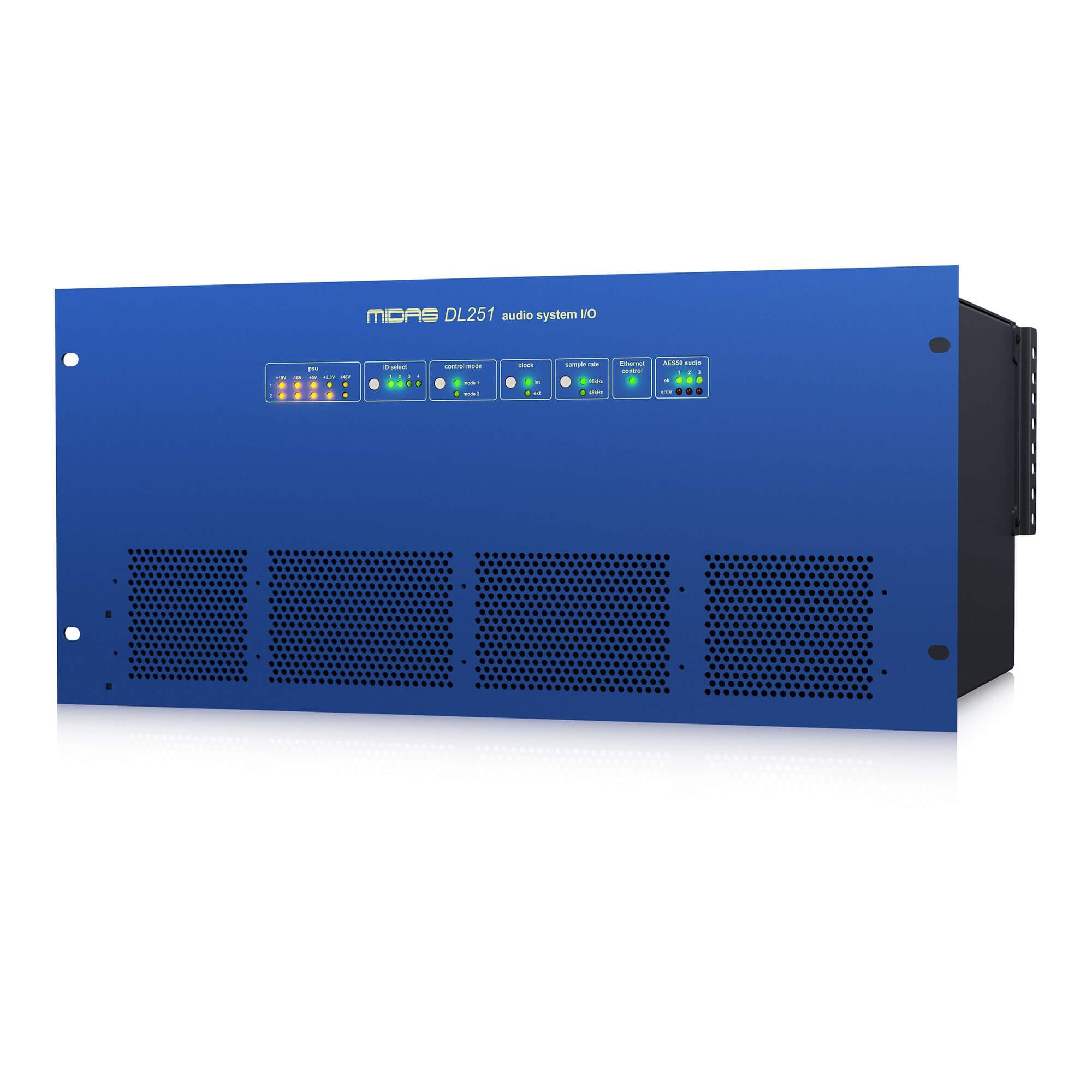

DL251は、48chマイク/ライン入力と16chライン出力で構成固定された5UラックサイズI/Oユニットです。DL251はアナログ接続に限られており、マイダスのモジュラーI/Oハードウェア(DL351/451)の柔軟性を必要としない場合、優れたコストパフォーマンスを提供します。

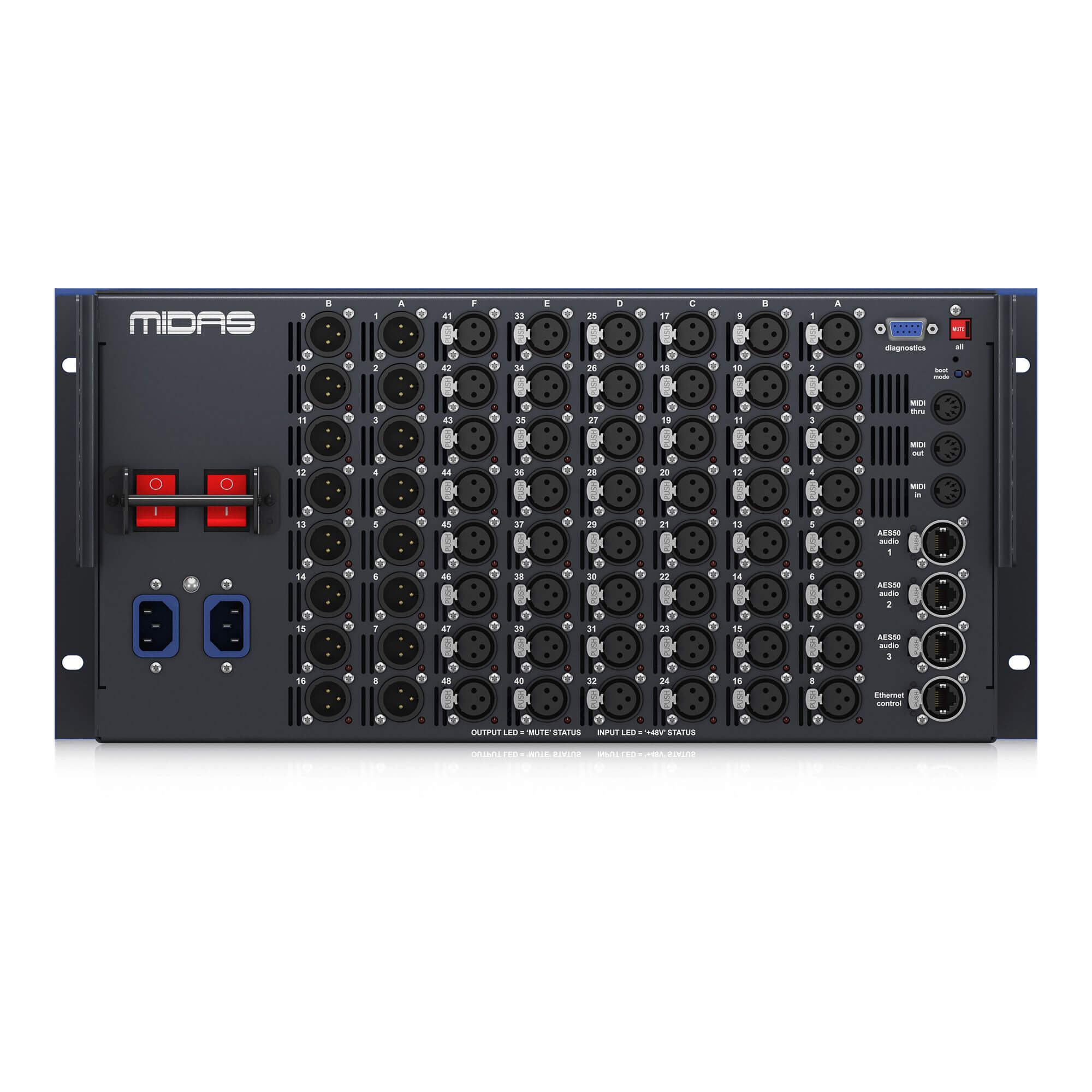

Midi in/out/thruと1つのEthernetコントロール・ポートを標準で搭載しており3つのAES50ポートは、リダンダント(n+1）のデジタルオーディオインターフェースに対応しています。DL251は、フロントパネルのスイッチからサンプリングレートを96kHzと48kHzに切り替えられることができます。後部のパネルの上には、ステージでのパッチに役立つ、すべての出力をミュートするボタンがあります。ユニットは、二重化されたPSUも備えています。

XLR connections
◆1 x 5U rack I/O box houses:
48 x (XLR) line outputs 16 x (XLR) mic/line inputs
◆Resilience
N + 1 cable redundancy and dual redundant PSUs

General Specifications
◆Sampling rate
48 kHz, 96 kHz
◆Dynamic range
107 dB, 22 Hz to 22 kHz (no pre-emphasis)
◆Maximum gain
45 dB
◆Crosstalk @ 1 kHz
-100 dB physically adjacent input channels
◆Crosstalk @ 10 kHz
-90 dB physically adjacent input channels

◆Dimensions
5U x 414 mm deep
◆Net weight
10 kg
◆Shipping weight
18 kg
◆Power requirements
100 VAC, 50 to 60 Hz
◆Power consumption at 115 V
1 PSU: 85 W, 85 VA
2 PSU: 110 W, 110 VA
◆Power consumption at 230 V
1 PSU: 90 W, 100 VA
2 PSU: 110 W, 135 VA
◆Operating temperature range
+5°C to +40°C
◆Storage temperature range
-20°C to +60°C

System Inputs and Outputs
I/O box inputs
◆Connector
3-pin XLR balanced
◆A/D converter
24-bit, 96 kHz and 128 times oversampling

Box analogue outputs
◆Connector
3-pin XLR balanced
◆D/A converter
24-bit, 96 kHz and 128 times oversampling

MIDI
◆MIDI connector
In, Out and Thru on 5-pin DIN(for use with Midas consoles only)

48 kHz I/O digital system inputs and outputs
◆System connector (1)
1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR

◆Redundant connector (2)
1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR providing redundant back-up

◆Additional connector (3)
Not used

96 kHz I/O digital system inputs and outputs
◆System connector (1 and 2)
2 x AES50 (24 channels of bidirectional digital audio) on etherCON XLR
◆N+1 connector (3)
1 x AES50 (24 channels of bidirectional digital audio on etherCON XLR providing redundant back-up
