商品概要
24入力・72出力・アクティブ マイク スプリッタ
◆XL8ライブパフォーマンスシステムでは、4台のDL431を標準で搭載
◆3系統のアナログ出力

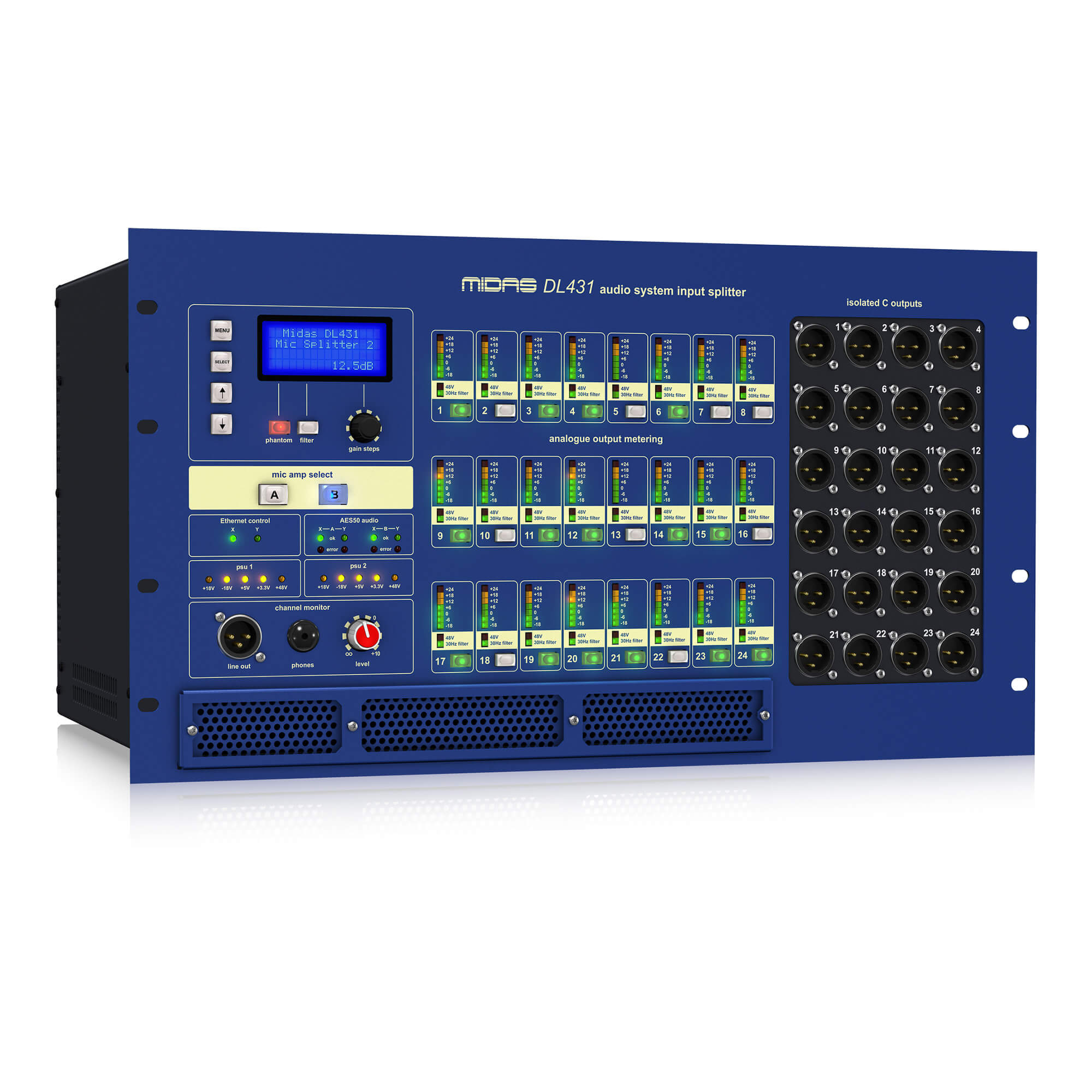

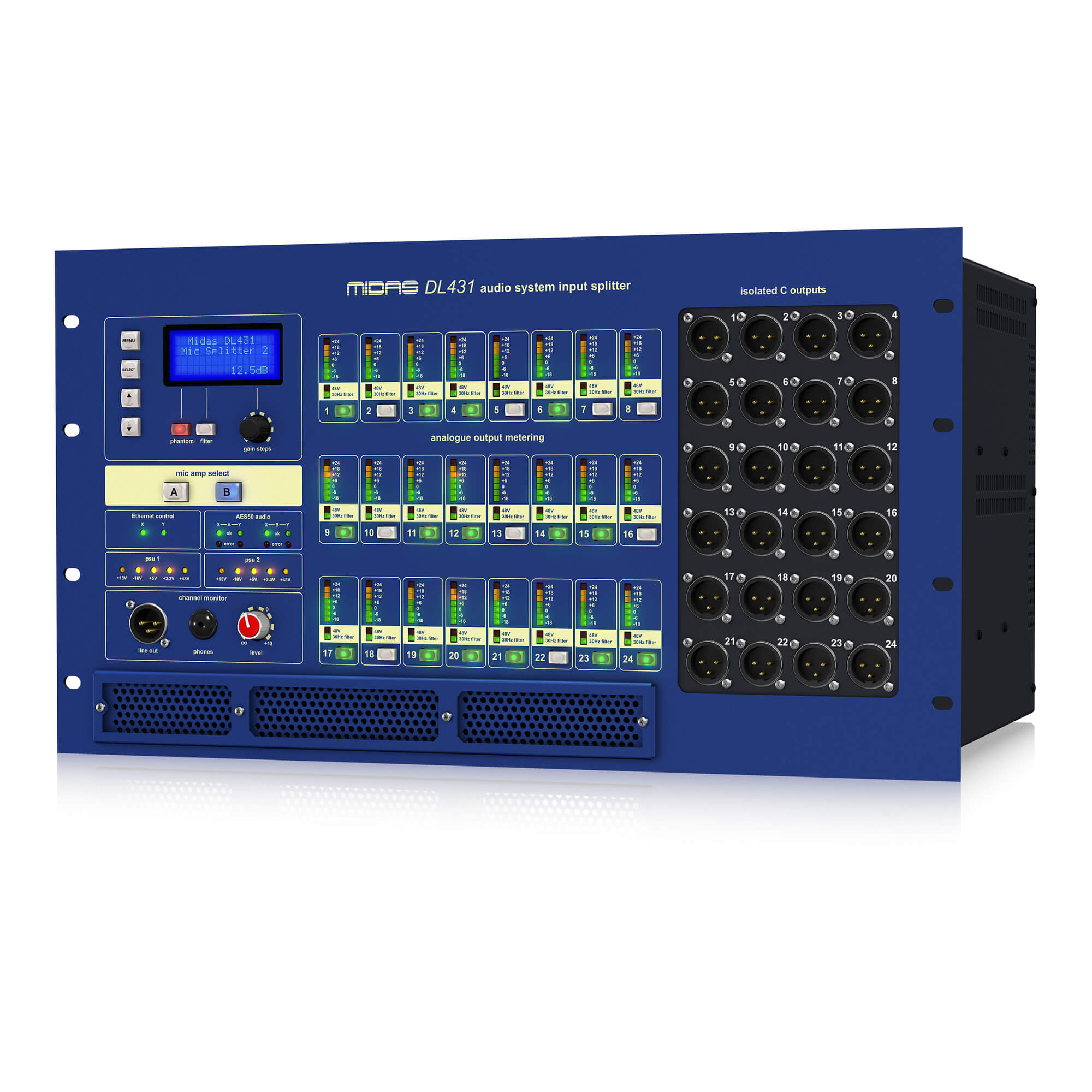

◆フロントパネルでのコントロールとローカル・モニタリング(単体での使用可)
◆インテグラル・ヘッドホン・アンプ
◆デュアル・リダンダンド・パワーサプライ
◆4つの独立したAES50ポート
◆デジタルスネーク、ディストリビューション・ネットワークのコンポーネントとして使用可能。
◆6U
イントロダクション
DL431は6U、19インチ・ラックで、24マイク/ラインインプットを可能にします。各インプットは3個の独立したプリアンプを搭載し、2個は別々のリモートとローカルのゲイン・コントロールができ、3個目のゲインは固定されています。ゲイン・コントロール可能な2個のプリアンプは、別のADCに供給され、デジタル・オーディオはネットワークに送られます。4個の独立したAES50アウトプットは、デュアル・リダンダント・デジタル・オーディオをFOHとXL8モニターシステムに供給しながら、サードパーティのAES50ディバイス（例、HDレコーダー）にDL461ルーターを経由して、ルーティングする事が可能です。
スペック
Analogue inputs
◆Connector
3-pin XLR balanced
◆Phantom power
48-volt with local switch and remote control from XL8 control centre
◆Gain control A
-2.5dB to +45dB analogue gain in 2.5dB steps with local and remote control; plus a further
±20dB of hi resolution interpolated DSP trim
◆Gain control B
Independent second channel identical to above
◆Filter A
30Hz high pass with local defeat switch and remote control from XL8 control centre
◆Filter B
Independent second channel identical to above
◆Meter (24-off)
7-segment, -18dBu to +24dBu
◆Meter A/B
Meters can be switched to monitor A or B pre-amplifiers
◆A/D converter A
24-bit, 96k and 128 times over sampling
◆A/D converter B
Independent second channel identical to above

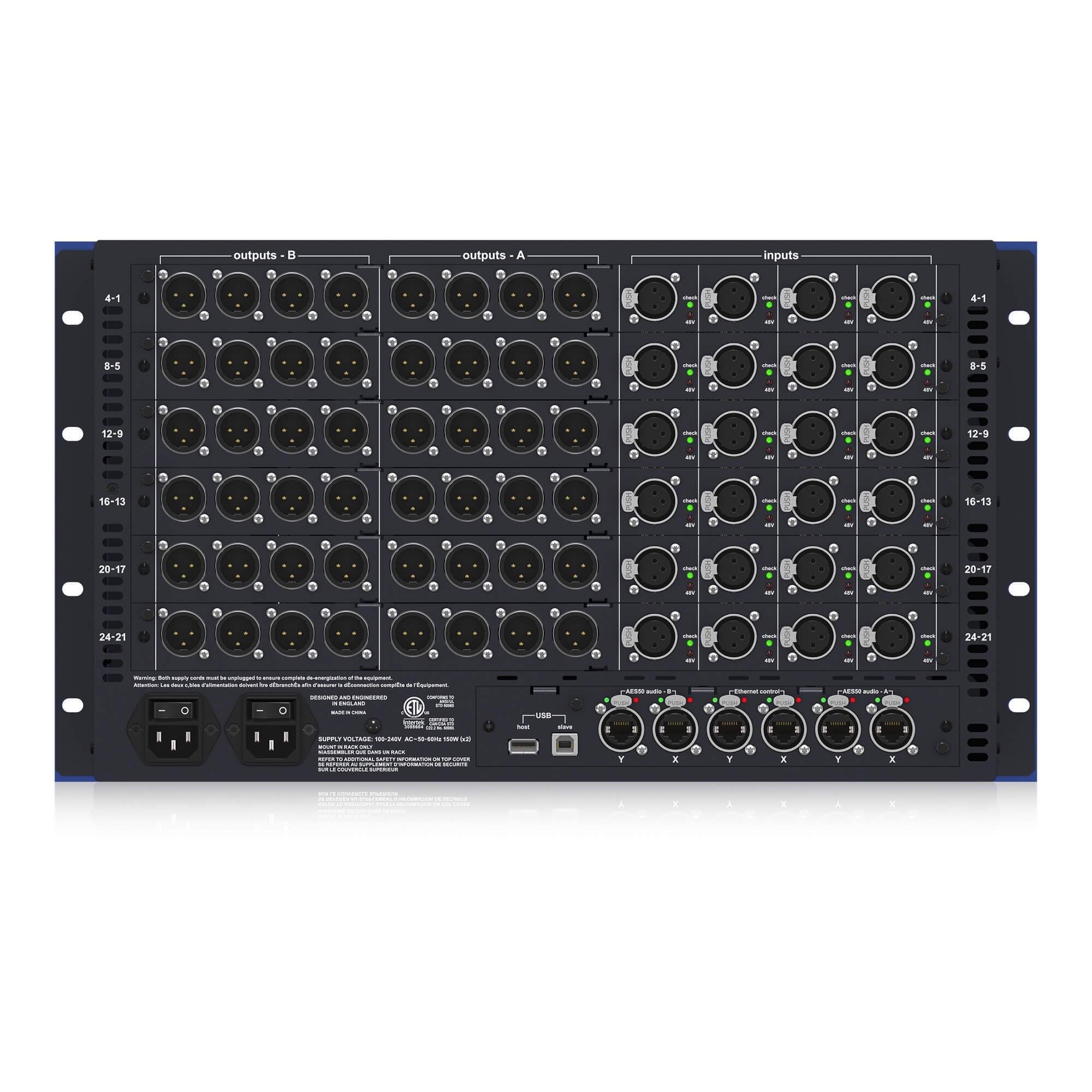

Analogue outputs
◆Connector A
3-pin XLR balanced
◆Connector B
Independent second channel identical to above
◆Connector C
Independent third channel on front-mounted 3-pin XLR, balanced and transformer isolated(with fixed gain of -6dB)
◆Headphone connector
1/4” jack
◆Audio monitor
3-pin XLR balanced
Digital (system) outputs
◆connector A
AES50 (24 channels of digital audio) on Ethercon XLR
◆connector B
Independent second channel identical to above
◆Duplicate connector A
AES50 (24 channels of digital audio) on Ethercon XLR providing dual redundant back up of A channels
◆Duplicate connector B
AES50 (24 channels of digital audio) on Ethercon XLR providing dual redundant back up of B channels
◆Dimensions
6U x 410 mm deep
◆Net weight
21.5 kg
◆Power requirements
100V to 240V, 50 to 60Hz
◆Operating temperature range
+5°C to +40°C
◆Storage temperature range
-20°C to +60°C
