商品概要
XL8・HyperMACシグナル・プロセッサリーン・イーサネット・ウォールコントローラー
◆XL8ライブパフォーマンスシステムでは、2台のDL461が標準で搭載
◆オープンアーキテクチャーに基づいたAES50デジタルオーディオ・ディストリビューション
◆完全に二重化されたネットワーク・リダンダンド
◆最長100ｍのデュアルリダンダンド接続(光ファイバー使用で最長500ｍ)
◆オーディオ出力の時間と位相を同期(オートマティック・インテグラル・ディレイ・マネージメント・システム)
◆柔軟性と拡張性に富んだハードウエア
◆Ethernet TCP/IPとUSBトンネリングをサードパーティ機器に供給可能
◆3U
イントロダクション
DL461は3U、19インチ・ラックで、ステージとコンソール間のリンクの役割をします。1本のCat6ケーブル（100メートル以下）、あるいは光ファイバー・リンク（最長500m）を使用することで192ch双方向のオーディオ・データをサンプリングレート96kHzで伝送が可能になります。 オーディオとコントロール接続を10台のDSPモジュールに行うと共に、10台すべてにデュアル・リダンダントAES50接続を行い、ローカルI/Oや、BNC、AES3コネクターにワード・クロックを提供するインターフェースを持ち、Ethernetデータも通すことが可能です。
スペック

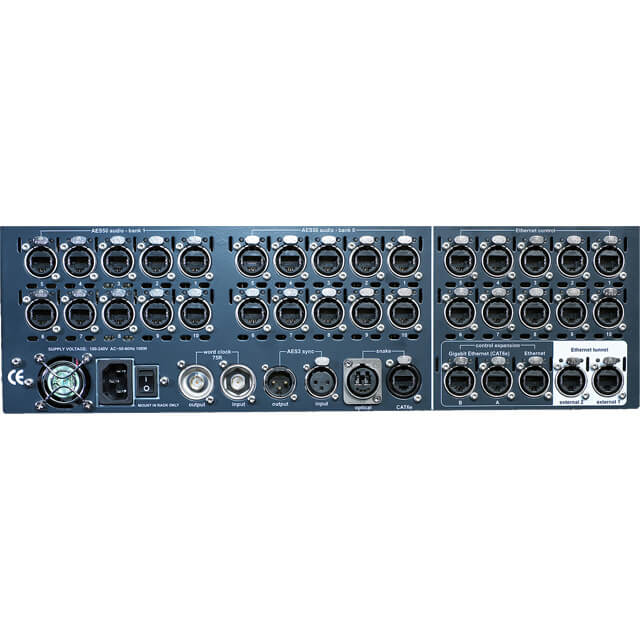

◆System connectors
AES50 (24 channels of bi-directional digital audio) on Ethercon XLR
◆Snake connector (copper)
Sony HyperMac (192 channels of bi-directional digital audio) on Ethercon XLR
◆Snake connector (fibre)
Sony HyperMac (192 channels of bi-directional digital audio) on Opticon XLR
◆System connector
Ethercon XLR
◆Word clock IN connector
BNC
◆Word clock OUT connector
BNC
◆AES3 sync IN connector
3-pin XLR
◆AES3 sync OUT connector
3-pin XLR
◆Ethernet tunnel 1 connector
Ethercon XLR
◆Ethernet tunnel 2 connector
Ethercon XLR
◆Expansion Ethernet connector
Ethercon XLR
◆Expansion Gigabit connector
Ethercon XLR
◆Dimensions
3U x 410 mm deep
◆Net weight
11.5 kg
◆Power requirements
100V to 240V, 50 to 60Hz
◆Operating temperature range
+5°C to +40°C
◆Storage temperature range
-20°C to +60°C
