![](https://www.bestecaudio.com/wp/wp-content/uploads/midas_text.png)
商品概要
Midas PROマイク・プリアンプと パワードULTRANETモニタリング出力2系統を装備した、PoE給電8入力8出力ステージボックス
- 受賞歴のある8入力Midas PROマイク・プリアンプ(48 Vファンタム電源切替可能)
- 8系統の電子バランス・ローインピーダンス・ラインレベル出力
- 互換性のある Midas Hubから AES50 PoE 経由で給電、または内蔵のスイッチング電源から給電
- 電源供給可能なULTRANETディストリビューション・ハブによりパーソナル・モニター・ミキサー2台を接続可能
- ULTRANETネットワーク機能を搭載しているTurbosoundスピーカー・システムにデジタル・オーディオおよびコントロールを供給可能
- デュアルAES50 SuperMACポートにより、追加ステージボックスのカスケード接続が可能

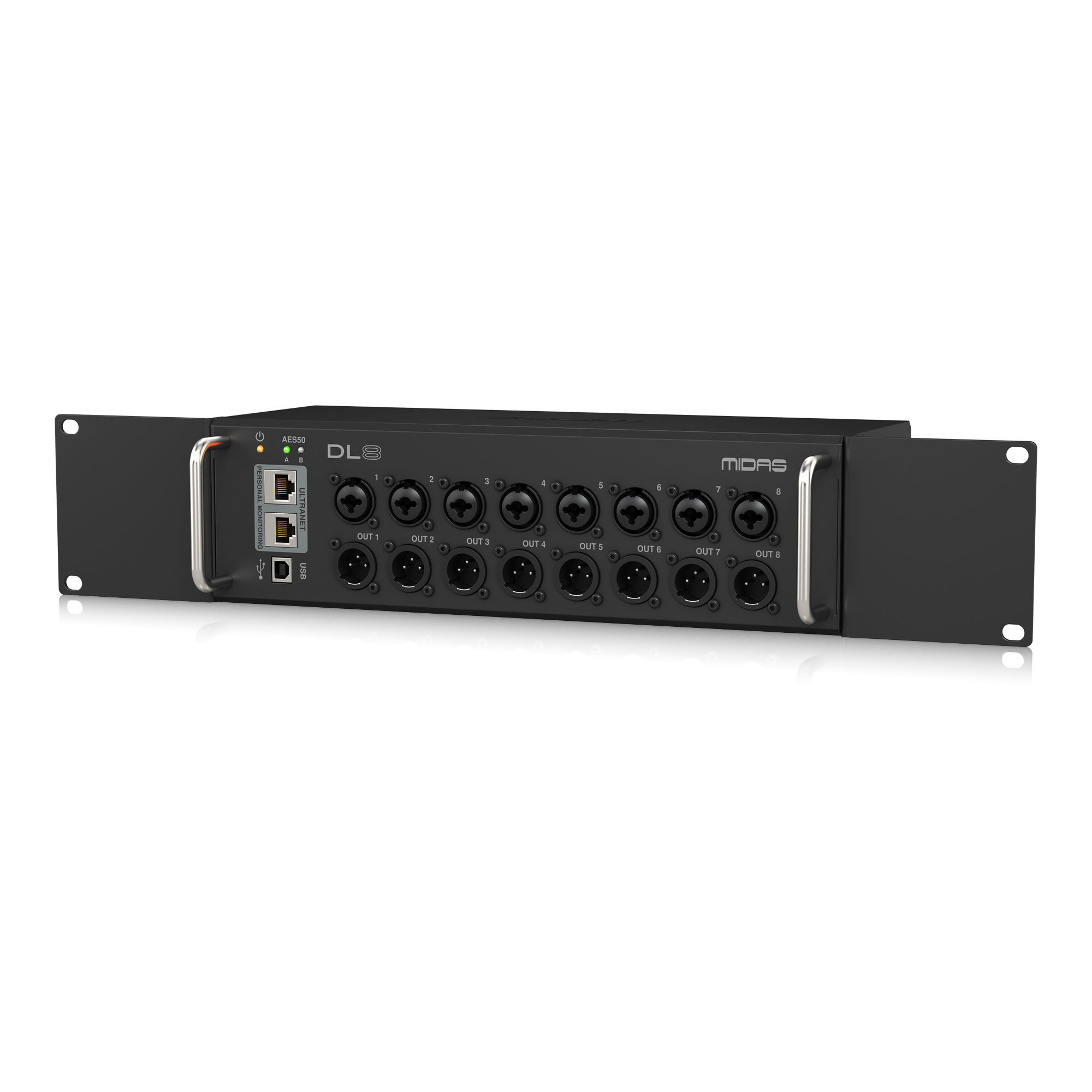

- 固定設備やオンステージ設置に対応したラックイヤーと保護バンパー付属
- STP CAT5eケーブルによるリモート操作

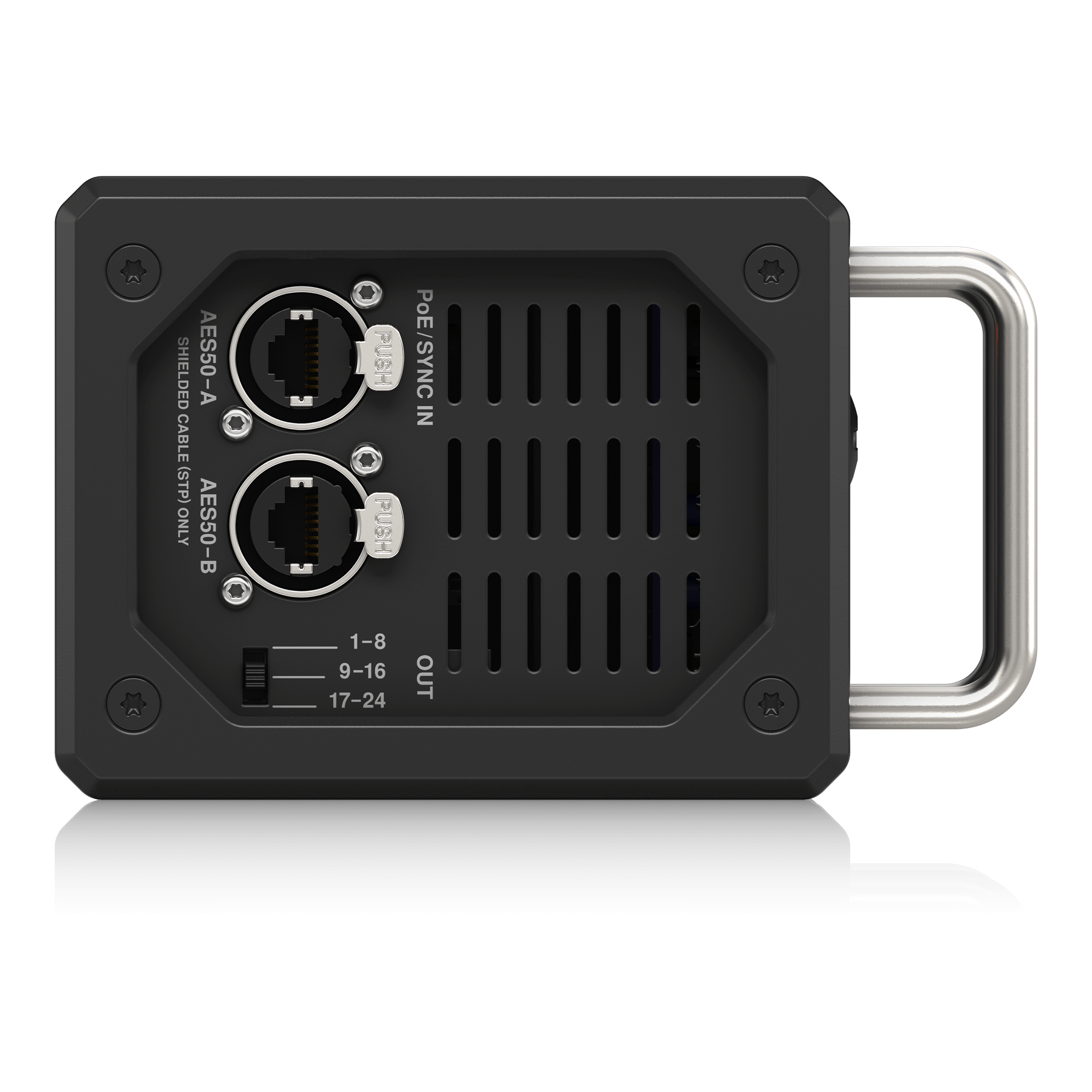

- Neutrik etherCON AES50ネットワークポートを装備
- ポータブル用途での耐久性を考慮した頑丈な筐体
- オートレンジ・ユニバーサル・スイッチモード電源
イントロダクション

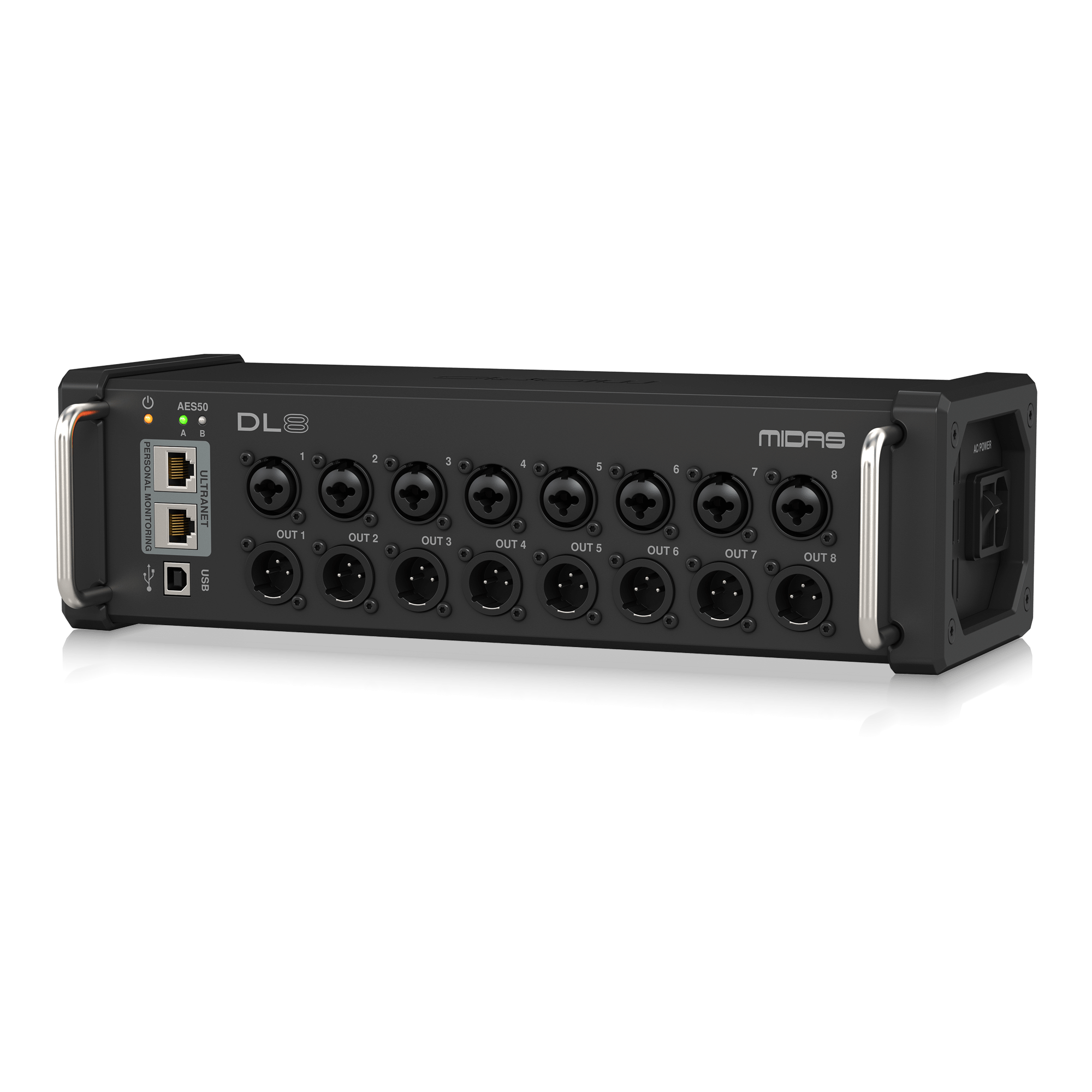

DL8
DL8ステージボックスは、+48 Vファンタム電源供給が可能な、受賞歴のあるMidas PROマイク・プリアンプを8ch電子バランス低インピーダンス・ラインレベルを8ch、パーソナル・モニター・ミキサーやTurbosoundスピーカー・システムに接続を可能にするULTRANETディストリビューション・ハブ、さらにステージボックスをカスケード接続するためのデュアルAES50 SuperMACポートを搭載しています。
ULTRANET – シームレスな統合
Klark Teknik、Midas、そしてTurbosoundの世界的に有名なエンジニアが一同に会し、ライブやスタジオのワークフローを永遠に変える真に革新的なもの、ULTRANETを開発しました。この革命的なテクノロジーは、ミキサー、I/Oステージボックス、パワード・ラウドスピーカー、パーソナル・モニタリング・システムなどの対応デジタル機器間で、最大16チャンネルの独立した24ビット・デジタル・オーディオとコントロール・データを1本のCAT5ケーブルでシームレスに伝送します。ULTRANETデジタル・ネットワークが実現する利点は、従来のアナログ方式に比べ、オーディオ信号がRFI(無線周波数干渉)の影響を受けにくいこと、信号のクロストークがないこと、セットアップが簡単で設置にかかる時間を大幅に短縮できることです。ULTRANETは強力なデジタル・エコシステムを実現し、オーディオ制作環境のあらゆる要素を1ヶ所からコントロールできるようにします。

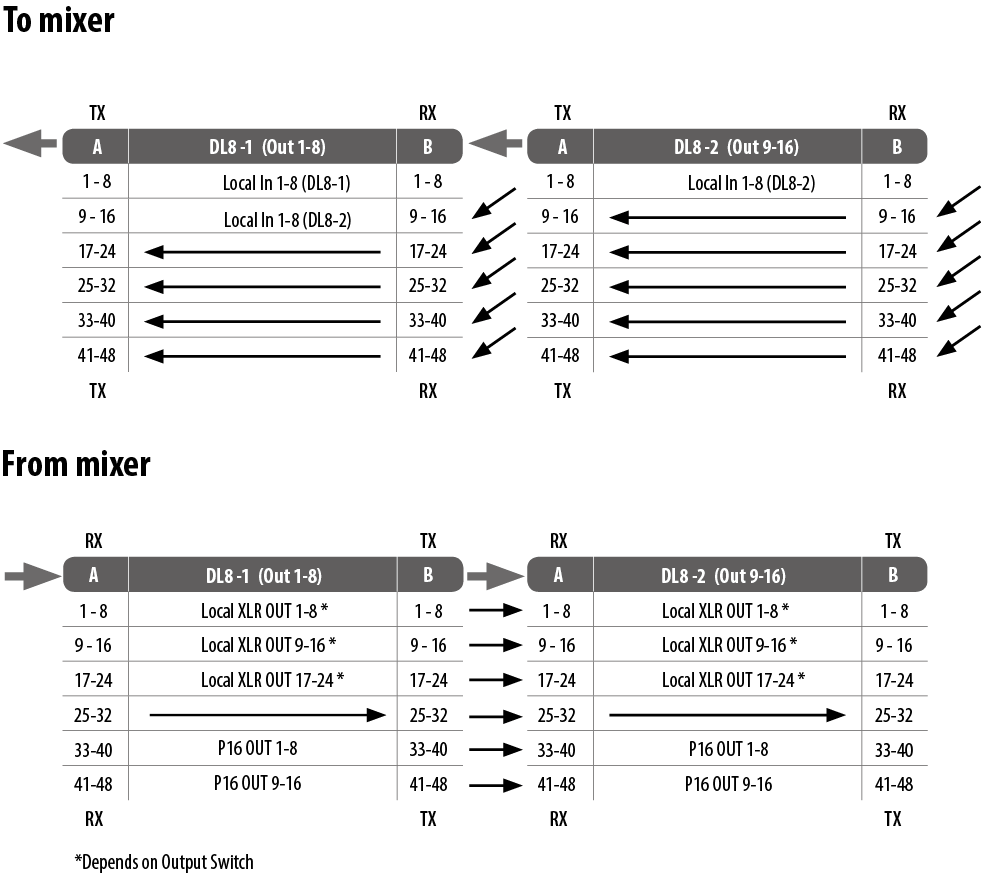

デュアルAES50ポートによる大規模な接続性
1本のSTP/CAT5ケーブルで接続し、最大3台のDL8をデイジーチェーン接続することで、ステージに最大24チャンネルの入出力を供給することができます。Klark TeknikのAES50は同時に、ライブ・パフォーマンス業界のニーズを満たすために、シンプルな導入と使いやすさで、高チャンネル数、極めて低い決定論的なレイテンシー、正確な位相整合ネットワーク・クロック分配、エラー検出、ネットワーク冗長性を提供します。このユニークな組み合わせは、ライブとスタジオのレコーディング・アプリケーション、ポストプロダクション、放送、オーディオ・ルーティング・インフラにも役立ちます。
圧倒的なパフォーマンス
DL8デジタル・ステージ・ボックスは、リモート・コントロール可能な伝説的なマイク・プリアンプ、AES50接続、その他プロ仕様の豊富な機能により、理想的な8×8信号分配ソリューションです。DL8は、過酷なツアーにも耐えられるようタフに作られており、2Uラックスペースを取るだけで、安価なCAT5ケーブル1本でFOHに接続できます。StageとFOHを接続する従来の方法に比べ、何分の一以下のコストで接続することができ、さらに包括的な保証プログラムでバックアップされます。
スペック
プロセッシング | |
AD/DA 変換 | 24 ビット @ 44.1 / 48 kHz、ダイナミックレンジ 114 dB |
ネットワーク I / O レイテンシー(ステージボックス入力 > コンソール > ステージボックス出力) | 1.1 ミリ秒 |
コネクタ | |
Midas マイク・プリアンプ(バランス型 XLR / TRS コンボ) | 8 |
ライン出力、バランス XLR | 8 |
ULTRANET 出力 (パーソナルミキサーに給電可能) | 2(RJ45) |
AES50 ポート、SuperMAC、NEUTRIK etherCON | 2 |
マイク入力特性 (Midas PRO) | |
マイク入力インピーダンス XLR ジャック、アンバラ/バランス | 5 kΩ / 10 kΩ |
THD + ノイズ、20 dB ゲイン、0 dBu 出力 | <0.006% |
ファンタム電源、チャンネルごとにON/OFF可能 | +48 V |
等価入力ノイズレベル、XLR(入力短絡) | -125 dBu |
CMRR、XLR、@ 20 dB ゲイン(標準) | > 75 dB |
入出力特性 | |
周波数応答 @ 48kHz サンプルレート | 10 Hz〜22 kHz、0 dB〜-1 dB |
ダイナミックレンジ、アナログマイク入力からアナログ出力 (標準) | 106 dB、22 Hz 〜 22 kHz |
A / D ダイナミックレンジ、マイク・プリアンプからコンバーター (標準) | 109 dB、22 Hz 〜 22 kHz |
D / A ダイナミックレンジ、コンバーター、出力 | 108 dB、22 Hz 〜 22 kHz |
クロストーク除去 @ 1 kHz、隣接チャンネル | 100 dB |
非クリップ最大入力レベル、XLR | +23 dBu |
ライン入力インピーダンス TRS ジャック、アンバラ/バランス | 5 kΩ / 10 kΩ |
非クリップ最大入力レベル、TRS | +23 dBu |
出力特性 | |
出力インピーダンス、XLR、アンバラ/バランス | 50 Ω / 100 Ω |
出力レベル、XLR、公称値/最大 | +21 dBu |
残留ノイズレベル、XLR | -88 dBu、22 Hz〜 2 kHz |
デジタルイン/アウト | |
AES50 SuperMAC ネットワーキング @ 48 or 44.1 kHz、24 ビット PCM | 2 x 48 チャネル、双方向 |
AES50 SuperMAC ケーブル長、CAT5 シールド | < 80 m(推奨) |
ULTRANET ネットワーキング @ 48 or 44.1 kHz、22 ビット PCM | 2 |
ULTRANET ケーブル長、 CAT5 シールド) | <75 m |
パーソナルミキサー用の ULTRANET ファンタム電源 | 2 (powered) |
電源 | |

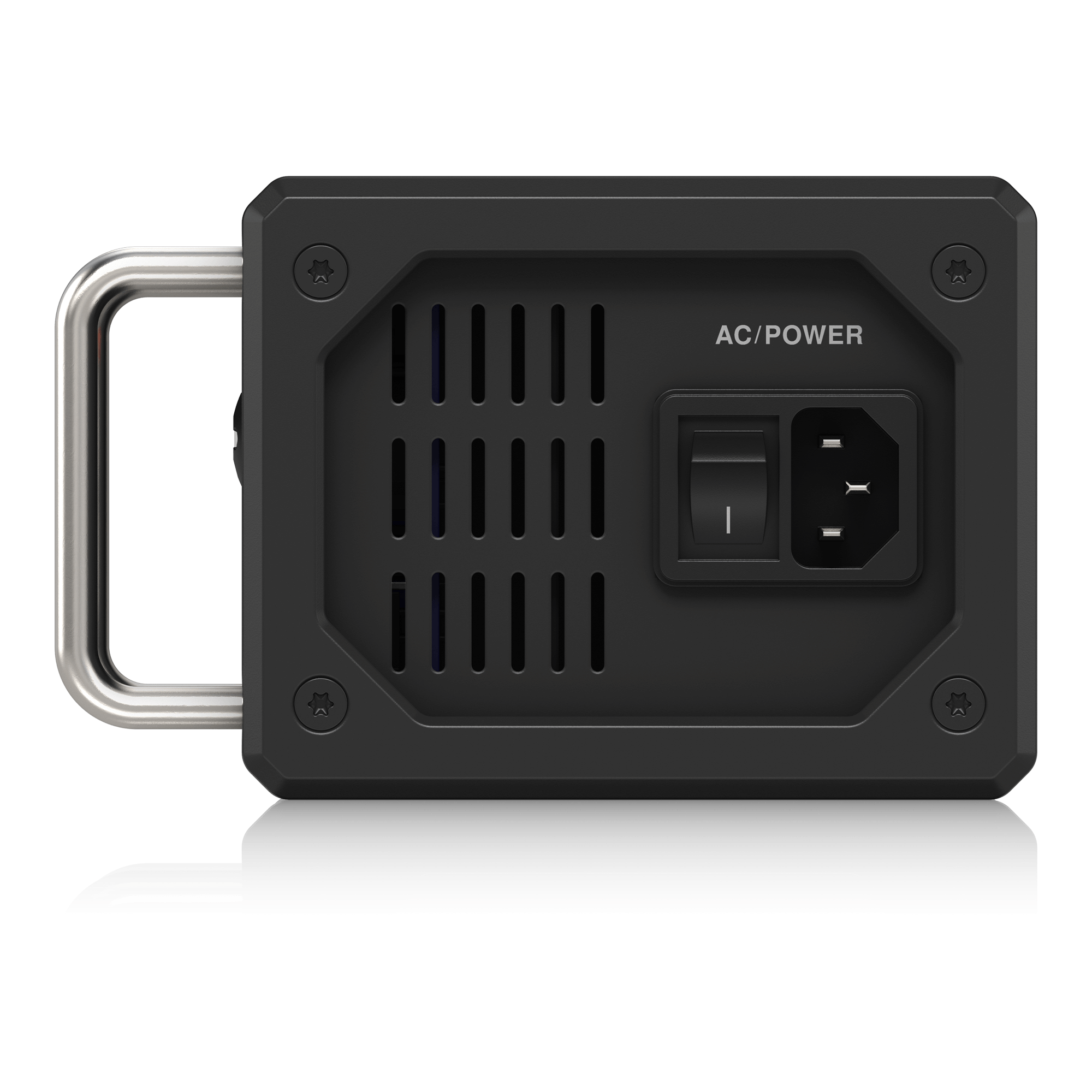

スイッチモードオートレンジ電源 | 100 〜 240 V(50/60 Hz) |
消費電力 | 35 W |
Powered over Ethernet(PoE) | AES50-PoE / SYNC IN |
フィジカル | |
標準動作温度範囲 | 5°C 〜 40°C |
寸法 (H x W x D) | 2.45 kg |
