商品概要

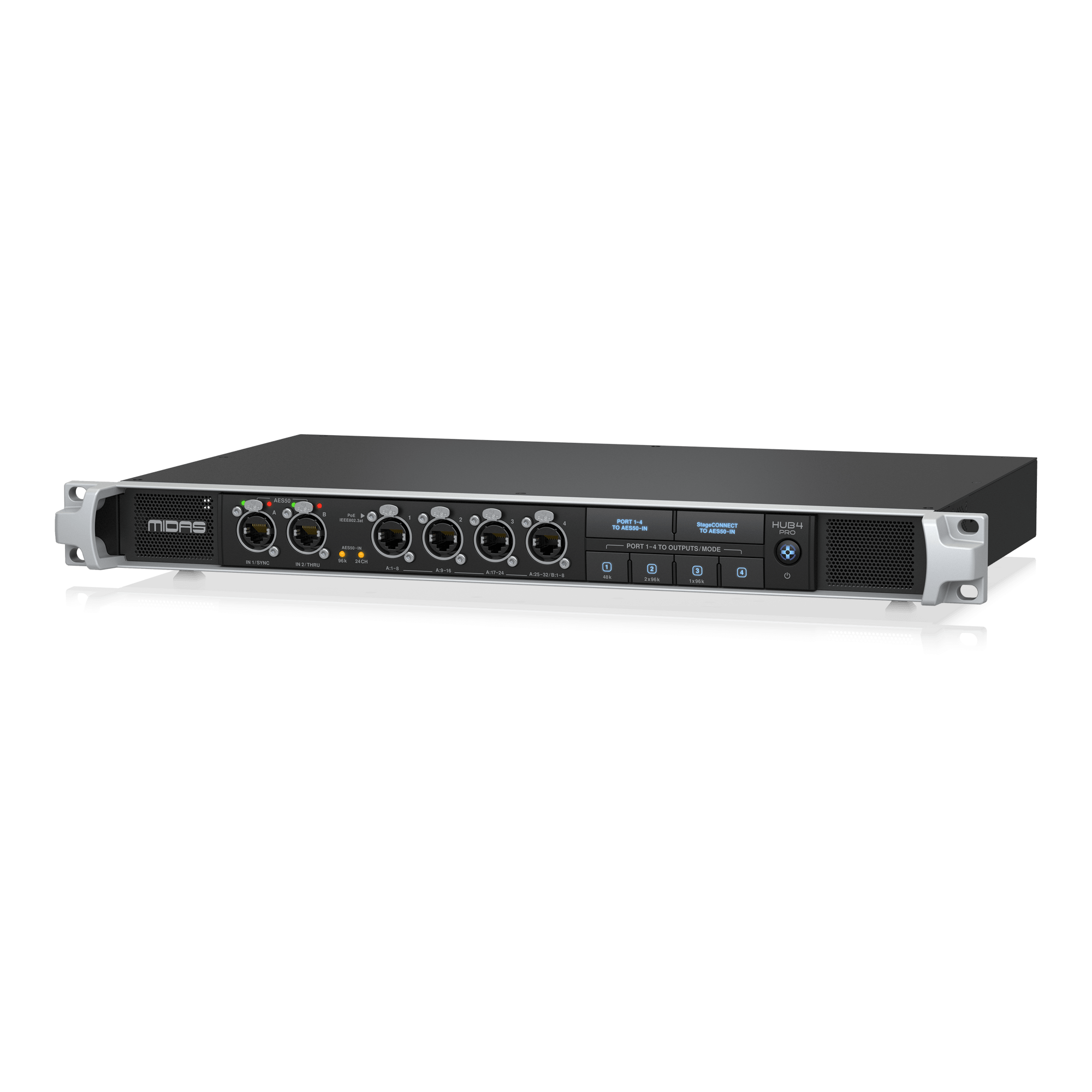

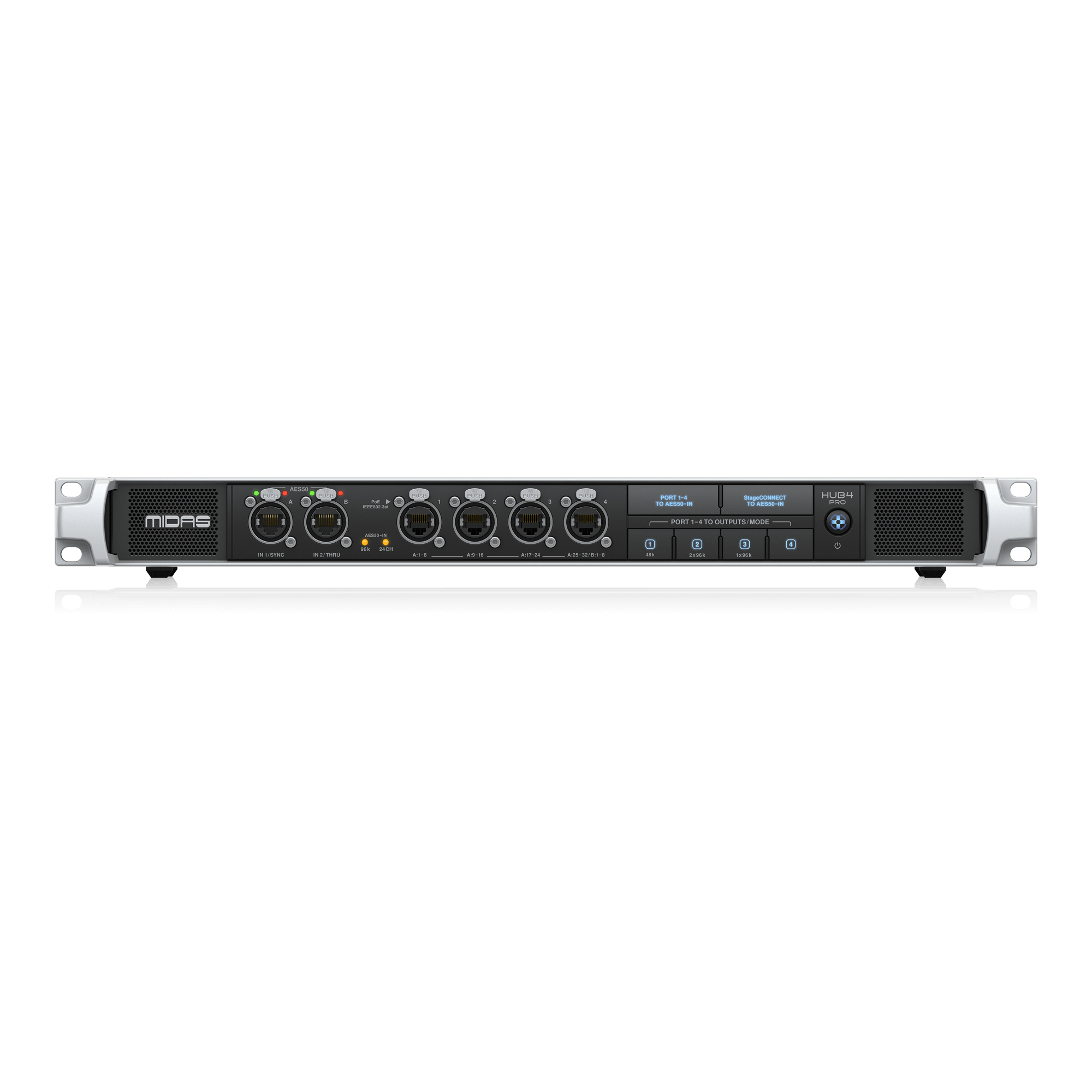

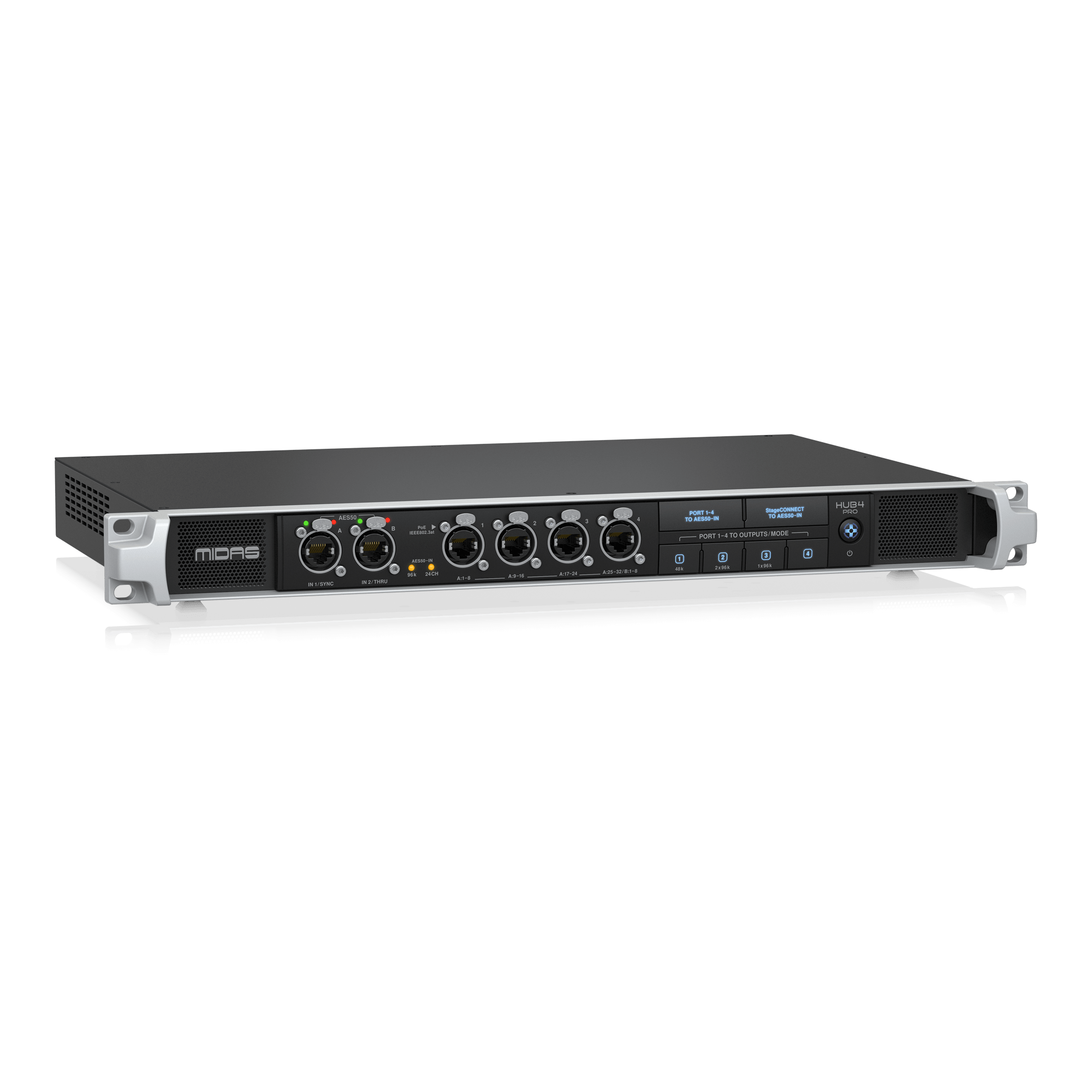

パーソナル・ミキサーまたは互換性のあるステージ・ボックスのために4つPoEポートを備えた96kモニター・システム・ハブ、SRC付きAES50イン/スルー、StageCONNECT、16チャンネル・アナログ出力を搭載
- 最大4台のDP48パーソナル・ミキサーと互換性のあるステージ・ボックス用のPoEリモート電源供給機能付きパーソナル・モニタリング・システム・ハブ
- 48または44.1kHzの双方向チャンネル、または96kHzの24チャンネルの2系統を装備したハブやステージ・ボックスをカスケード接続するためのAES50 INおよびTHRUポート

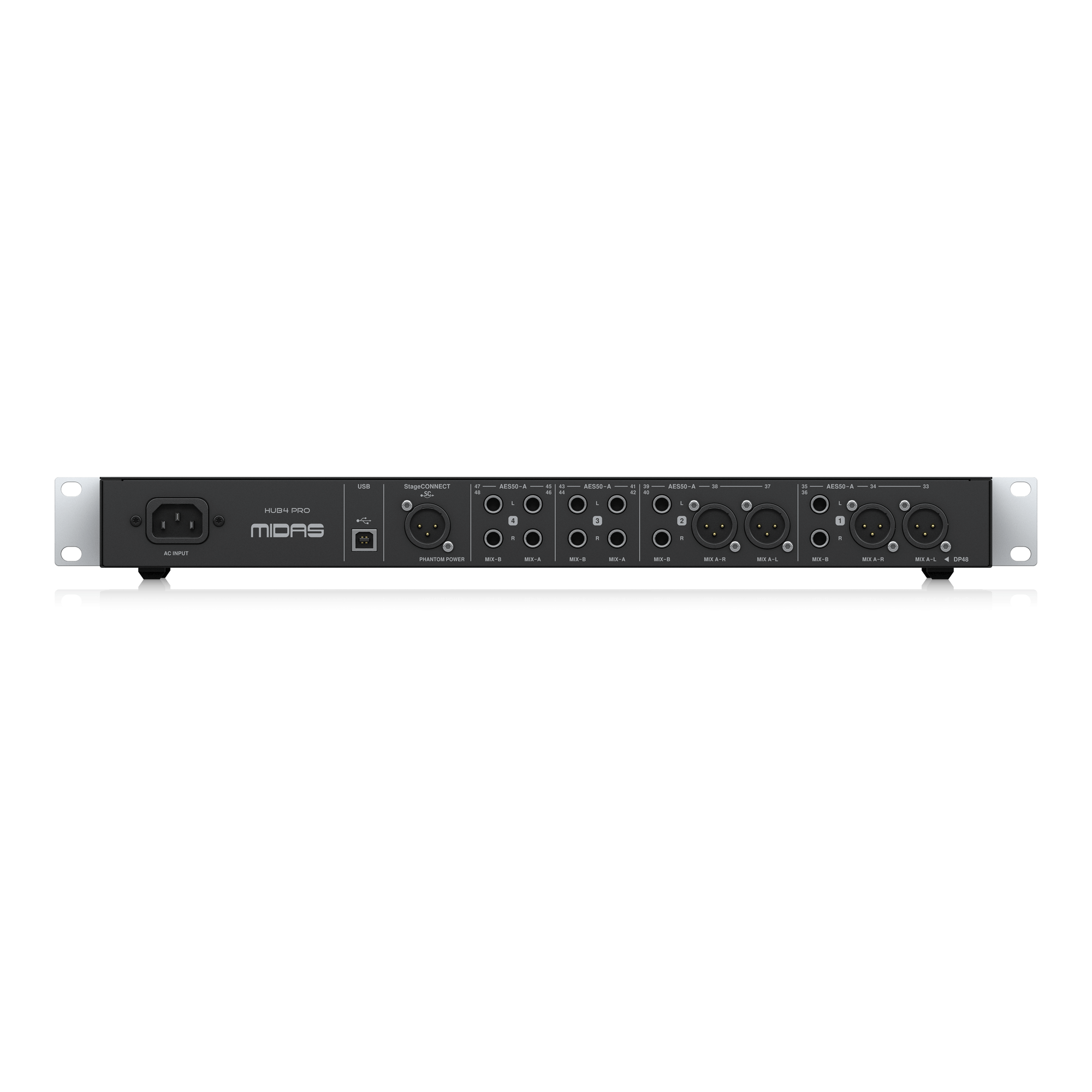

- サイドラックのIEMトランスミッターに4×2パーソナルステレオミックスを送るための16バランスアナログ出力
- チャンネル名やグループアサインは互換性のあるM32コンソールから配信可能
- Midas DL8 Stage Boxは、ポート1-4から接続し、電源を供給が可能
- パーソナル・ミックス出力をAES50アップストリーム経由で接続コンソールにモニター可能
- 他のDP48からDP48パーソナル・ミキサーへのリモート・コントロール転送、Ch 48でのトークバック・サミングに対応
- StageCONNECT および AES50-A アップストリーム用のアナログ出力グループ 1 ~ 4 に信号を送信するためのフロント パネル ボタン
- 他の StageCONNECT デバイスを接続するためのファンタム電源付き StageCONNECT マスター出力。標準の XLR マイクまたは DMX ケーブルを介して、32chオーディオ、24 ビット非圧縮 PCM、44.1/48 kHz、1ミリ以下のレイテンシーを共有します
- 全ポートで最長80mのCAT5e STPケーブルによる遠隔操作
- Neutric etherCON AES50ネットワーク・ポートを搭載
- 堅牢な1Uシャーシで、ポータブル用途での耐久性を確保
- オートレンジ・ユニバーサル・スイッチモード電源
イントロダクション
DP48によるパーソナル・モニタリング
Midas HUB4 PROはステージラックのマルチツールであり、様々なアプリケーションにアナログ/デジタル出力を提供します。HUB4 PROは最大4台のDP48パーソナル・モニター・ミキサーにPoE (Power over Ethernet)を供給し、48チャンネルの24-bit/48 kHzオーディオ、または2×24チャンネル96 kHzオーディオを供給できます。HUB4 PROは、48チャンネルのアップストリーム・オーディオを収集し、AES50-B (THRU) ポートに接続されたステージ・ボックス、またはポート1-4それぞれからの8つのリターン・チャンネルから、このオーディオをFOHコンソールに転送します。
大規模セットアップのためのカスケードハブ
大規模なモニタリング・セットアップの課題に対処するため、HUB4 PROは簡単にデイジーチェーン接続することができ、オーケストラなどの用途までDP48ポートを利用可能にすることができます。 一方、HUB4 PROは、同じAES50リンク経由でミキシング・コンソールに追加のI/Oを接続したい場合にも対応できます。このAES50コンソール・リンクを構築するために、Midas DL16やDL32のようなデジタル・ステージ・ボックスをHUB4のAES50 (THRU) ポートに接続することができます。コンソールはダウンストリームのシグナルをそれぞれのステージ・アウトプットに送ると同時に、HUB4 PRO経由でステージ・インプットからアップストリームの48チャンネルを受信することができます。
IEMトランスミッターのアナログ出力
HUB4 PRO は 16 個のバランス ラインレベル出力を備えており、接続された DP48 ミキサーからの 8 つのステレオミックスをサイドラックに接続できます。 そのため、パーソナル・ミキサーから送信機まで追加ラインを配線する必要がなく、セットアップ時間と信頼性が大幅に削減されます。 また、これらのアナログ出力は、トークバックやサイドフィル出力など、FOHコンソールから直接信号を受信するステージ上の予備出力としても使用できます。
Midas M32シリーズコンソールからのサポート
HUB4 PROは、M32 FOHコンソールからDP48パーソナル・ミキサーへのコントロール・メッセージや、DP48ユニット間のリモート・コントロール・メッセージを伝送することができます。 Midas DP48パーソナル・モニター・ミキサーは他のDP48ユニットのリモート・コントロールに対応しており、M32ミキシング・コンソールからコントロール情報を受信することもできます。このM32のコントロール情報には、チャンネルのアサイン、名前、カラーなどが含まれ、AES50経由で送信されるため、パーソナル・ミキサーの設定を簡単に行うことができます。HUB4 PROは、FOHコンソールからパーソナル・ミキサーへ、またパーソナル・ミキサー間でコントロール・メッセージを伝えることができます。このコントロール・メッセージ・システムは、DP48ユニットがポート1-4またはデイジーチェーン接続されたハブのポートに接続されている場合に機能します。
Midas DL8 PoE (Power over Ethernet)対応ステージ・ボックス
HUB4 PROはMidasの新しいステージ・ボックスDL8と簡単に接続できます。DL8ステージ・ボックスは、シンプルなCAT5e STPケーブルだけで、HUB4 PROのポート1-4のいずれかに接続できます。HUB4 PROからのこのケーブル接続は、PoEサポート(ポートあたりIEEE802.3at)を介して最大4台のステージ・ボックスに直接電力を供給することができ、ステージ上のアナログラインをより短くすることができます。
